Übungsaufgabe am 7. November 2007

Erfasse die als gerichteten Graphen dargestellte Produktstruktur unter Beachtung nachfolgender Randbedingungen:

Alle Mengen- bzw. Zeitangaben der Graphik sind in Stück bzw. Minuten angegeben.
Die Identnummern aller Datenbankobjekte werden automatisch vergeben.
Alle in der Graphik angegebenen Arbeitsgang-, Artikel- und Maschinengruppennummern sind klassifizierende Nummern (Suchworte).
Die Kurzbezeichnungen enthalten mindestens das jeweilige Suchwort.
Das Feld Beschaffungsart im Artikelstamm unterscheidet zwischen Eigenfertigungsteil und Fremdbeschaffungsteil.
Der Zu- und Abgangslagerplatz aller Artikel ist 'INTLPLATZ'.
Bei der Erfassung von Fertigungslisten werden Arbeitsgang- von Teilepositionen durch den Großbuchstaben 'A' gefolgt von einem Leerzeichen unterschieden.
Alle Maschinengruppen werden der Abteilung 'BETR' zugeordnet. Gefertigt wird im Einschichtbetrieb mit einer wöchentlichen Arbeitszeit von 40 Stunden.
Die Lohngruppe aller Arbeitsgänge ist '4'.
Für die spätere Verwendung im Modul Fertigung sollte schon jetzt im Arbeitsgangkatalog jeweils das Feld Arbeitsschein angekreuzt sein.

Wichtiger Hinweis: Bei der Stammdatenpflege ist auf die Logik der Erfassungsreihenfolge zu achten, denn beispielsweise können Fertigungslisten nicht ohne die zugrundeliegenden Teile und Arbeitsgänge, sowie Arbeitsgänge nicht ohne die benötigten Maschinengruppen angelegt werden.
Teste die eingegebenen Stammdaten durch Überprüfung der Strukturstücklisten (passender wäre hier der Begriff Strukturfertigungslisten) P1, P2 und P3 mit dem Infosystem SSTLB.

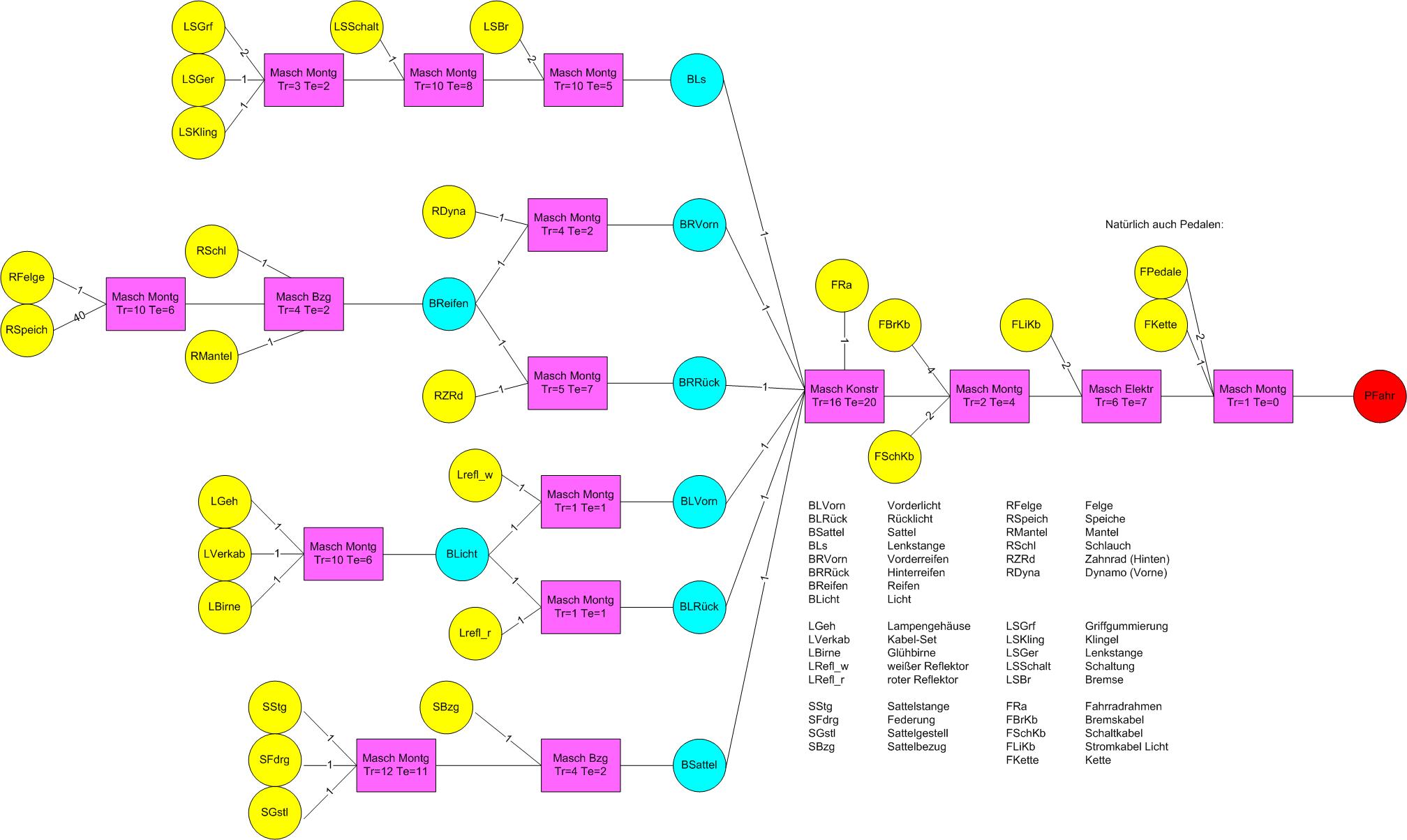

Überlegung der Stammdaten des "eigenen Fahrrades" und anschliessende Skizzierung mit einem Tool wie Microsoft Powerpoint oder OpenOffice Impress. Anregungen mögen ausgewählte Fahrräder vergangener Semester liefern - nachfolgende Angaben basieren auf den Ausarbeitungen der Schülerinnen und Schüler - :
